今回のテーマは、「3D GameKit LiteのキャラをMMDから変換したキャラに置き換える方法」です。

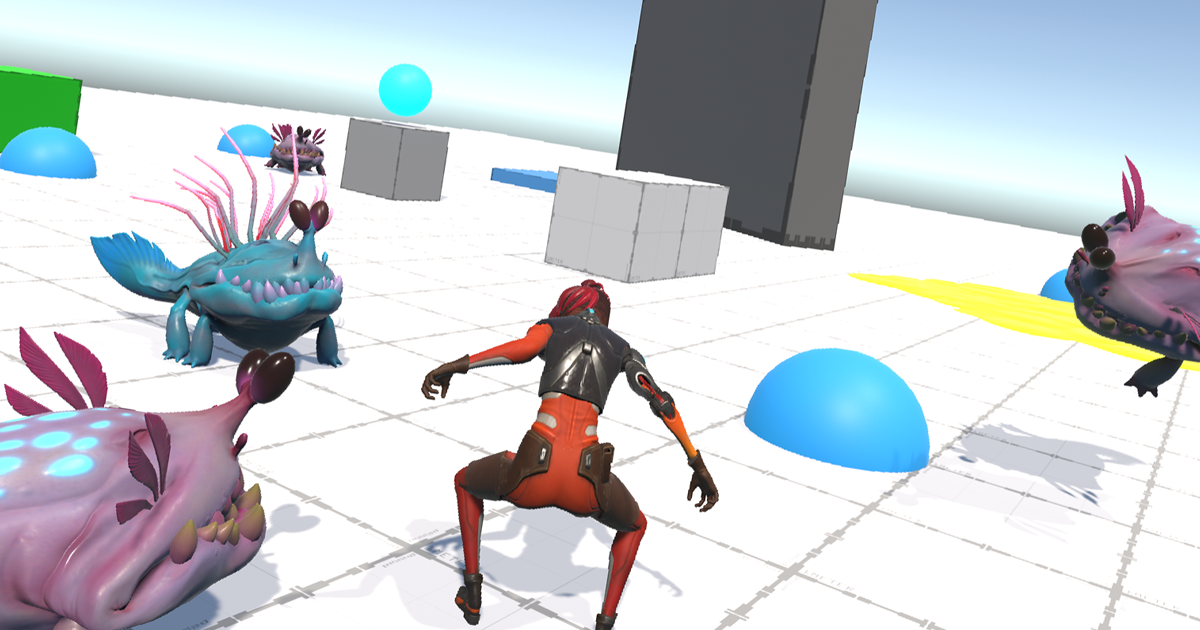

　３D Game KitはUnity公式の出している完成されたチュートリアルアセットです。作り込み過ぎていて初心者向けではないと言われるくらいのチュートリアルアセットなのですが、出来がとてもよいのでキャラを置き換えるだけでも良いできになります。

　置き換えるだけでもかなり大変なので心してかかってください。その分、3D GameKit Liteから得られるものは大きいです。

公式チュートリアル

３D GameKit Liteの公式チュートリアルに挑戦していない方は後でも先でもいいので挑戦しておくことをおすすめします。

Unity Learn

3D Game Kit Lite – Unity Learn The 3D Game Kit Lite has been created for teaching purposes and for game developers to create and design levels using the 3D Game Kit without the heavy art or a…

前準備

アセットストアから3D Game Kit Liteを入手する

アセットストアから「3D Game Kit Lite」を入手してプロジェクトにWindow>PackageManagerからインポートします。

３D Game Kit Liteのテンプレートシーンの読み込み

Kit Tools>Create New Scene… から任意のシーン名称でシーンを作成します。この記事では「new3dscene」としています。

シーンを作成すると必要なオブジェクトがHierarchyに自動で設定されます。

MMDを取り込む

この記事ではMMD→Unity取り込み→VRM変換したものを利用しています。
MMDから取り込んだものでも同じように利用可能です。

MMDからの取り込みは以下の記事を参照

Elenのコンポーネントをコピーする

　必要になるElenのコンポーネントしてコピー先のキャラクターへ右クリックからコピーアンドペーストします。

必要になるコンポーネントは以下の５つです。

Character Controller
Damageable
Player Input
Player Controller
Target Distributor

コンポーネントは１つ１つ右クリックから「Copy Component」でコピーする必要があります。

必要なオブジェクトをコピーする

必要になるElenのオブジェクトをコピー先のキャラクターへ右クリックからコピーアンドペーストします。

必要になるオブジェクトは以下の6つです。

HeadTarget
TrailEffect
Staff
RepawnParticles
AudioSources
PistolRoot

区切りの「———」も合わせてコピーしておくとわかりやすく区切ることができます。

AnimatorコンポーネントをEllenの設定に合わせる

コピー先のキャラクターにコピーしたコンポーネントのAnimatorの設定をインスペクターから以下のように設定します。

Controller：Ellen
Update Mode：Animate Physics

※AvatarにはMMDなどからの変換時に生成したAvatarを設定されています。

Player Controllerの設定をコピー先のキャラクターへ変更する

　コピー先のキャラクター＞Inspector>Player Controller＞Referencesを開きます。

コンポーネントをコピーしたままだと、中の設定がEllenのオブジェクトに設定されているので、コピー先のキャラクターに設定を変更します。Hierarchyからドラッグアンドドロップで設定を行います。

Melee Weapon : Staff
Footstep Random Audio Player : FootstepSource
Hurt Random Audio Player : HurtSource
Landing Random Audio Player : LandingSource
Emote Landing Player : EmoteLanding
Emote Death Player : Emoter Death
Emoter Attack Player : EmoteAttack
Emote Jump Player : EmoteJump

Staff以外はすべてAudioSourcesに入っています。

シールドエフェクトの作成

　シールドエフェクトには、キャラクターのテクスチャ情報をコピーして、シールド用のテクスチャに張り替えたものを利用します。キャラクタのテクスチャ情報は、利用するモデルによって異なっているので、難しい場合は飛ばしてしまってもいいと思います。

　さくらみこモデルの場合は、「U_Char_0」,「U_Char_1」で顔以外すべてを網羅しているのでこれをコピーしてシールドのテクスチャに置き換えていきます。

テクスチャ関連のコピー

　コピー先のキャラクターに「Create Empty」で空のオブジェクトを作成し、名前を「character_shield」(この記事ではsakuramiko_shield)に変更します。
ここに対象のテクスチャ関連のオブジェクトをコピーして、わかりやすいように「元の名称+_Shield」に名前を変更します。

コピーしたマテリアルに透明マテリアルを適用する

　「Assets>3DGamekitLite>Art>Material>Effects>Characters>Ellen」の「Ellen_Shield_Effect_Mat」をコピーしたテクスチャ関連のオブジェクトにドラッグアンドドロップで適応させていきます。

うっすらと青いシールドが見えるようになっていればシールドの完成です。

問題なければcharacter_shieldをの表示をオフにしておきます。

キャラクターのLayerの設定

　コピー先のキャラクターのインスペクターから、Layer設定をDefaultからPlayerに変更します。

ダメージ発生時のエフェクト設定

　キャラクタへコピーしたコンポーネントのDamageAbleコンポーネントの設定を行います。

Elen_Shieldになっている箇所に、上記で作成した「character_shield」にドラッグアンドドロップします。そして、「No Function」になった箇所をGameObject.SertActiveを選択し、チェックをいれておきます。

Head Targetの位置調整

　キャラクターにコピーしたHeadTargetをキャラクターの頭の位置に移動させます。

※カメラがこれを軸に動きます。

Character Controllerの位置とサイズの調整

　キャラクターにコピーしたCharacter Controllerの位置やサイズをキャラクターがハマるような位置とサイズに調整します。まず、サイズを「Radius」や「Height」で調整し位置を「Center」で調整するとよいです。

手持ちオブジェクトの位置設定

　プレイヤーのプレハブ内から、手の位置にあたるオブジェクトを探します。
これは利用するオブジェクトによって名称や構成が異なるので各自探す必要があります。

　さくらみこモデルの場合は、「68.joint_RightThumb0」がそれにあたります。
場所が見つかったらそこに右クリックからCreate Emtpyで空のオブジェクトを作成し、名前を「L_Attach_Point」とします。

この位置に武器がセットされるようになります。
※あとで武器の所持位置を確認しながら調整が必要な場合は位置調整を行ってください。

StaffのFixed Update Followコンポーネントの「To Follow」にこのL_Attach_Pointをドラッグアンドドロップで設定します。

CameraRigの設定

HierarchyからCameraRigを選択し、インスペクターの「Follow」と「Look At」をコピーしたキャラクターとそのHeadTargetにドラッグアンドドロップで設定し直します。

HealthCanvasの設定

HierarchyのHealthCanvasを選択し、Health UIの「Represented Damageable」をコピー先のキャラクターに変更します。

リスポーンエフェクトの無効化

　理由はよくわかっていないのですが無効にしないと復活時に暗転してエラーになってしまうので、リスポーンエフェクトを無効にします。

PlayerController.csのEllenSpawnに関連する以下の３行をダブルスラッシュ「//」で無効にします。

EllenSpawn spawn = GetComponentInChildren<EllenSpawn>();

spawn.enabled = true;

spawn.StartEffect();

Modelをhumanoidに変換

「Assets>3DGamekitLite>Art>Models>Characters>Ellen」にあるEllenのAnimationTypeを「humanoid」に変換します。

Rigタブを選択し、AnimationTypeをGenericから「Humanoid」に変更してApplyを押します。

EllenAvatarの左目と右目を無効にする

Ellenのアニメーションをそのまま利用しようとすると、目の作りの関係でモデルによっては白目になる可能性が高いです。

そのため、アバターの目の動作を無効化します。

「Assets>3DGamekitLite>Art>Models>Charcters」からEllenを選択し、「Configure…」をクリックします。

「Head」をクリックしてその中のの「Left Eye」と「Right Eye」を◎をクリックして、Noneを選択します。

一番下のDoneをクリックして反映させます。

AnimationのHumanoidへの変換

　EllenのAnimationはすべてGenericになっているのでこれをHumanoidに変換します。

　Projectから「Assets>3DGamekitlite>Art>Animations>AnimationClis>Ellen」に移動しCtrl+Aですべてのアニメーションを選択します。

Rigタブを選択し、AnimationTypeをGenericから「Humanoid」に変更してApplyを押します。

※EllenAvatarの横にUpdateとかいている場合はそれをクリックしてからApply

これで設定が完了しました。

アニメーションの設定変更

　アニメーションをそのまま適用すると、斜めに進んでいったり微妙にずれてしまったりと分かりづらい不具合が起こります。これらは以下の手順で治すことが可能です。

アニメーションのインスペクターから以下の設定を適用します。

Root Transform Rotation
Bake Into Pose:チェック有り
Based Upon: Original

※QuickTurnLeftとQuickTurnRightのBased UponはBody Orientationのままにしておく。

Root Transform Position(Y)
Bake Into Pose:チェックオン
Based Upon:Original

Root Transform Position(XY)
Bake Into Pose : チェックを外す

「@EllenJump」「@EllenRunFoward」「@EllenWalkForward」などはClipsの項目が複数あるのですべて変更・適用が必要です。

動作確認　アニメーション、エフェクト、リスポーン

　再生して動作を確認してみます。

シールドエフェクトの確認と、復活の確認のために、3D Game Kit Liteの「Chomper」と「Acid」を設置しています。

※アニメーションがうまく動作しない場合、一度保存して再起動すると正常に動作することがあります。

チュートリアル

ChomperやAcidなど、3D Game Kit Liteの使い方は以下の公式チュートリアルで確認できます。
